方口口徑從150mm到400mm連續6個型號，對應高度從300mm

到640mm

?

殼體和邊蓋材質可以是不銹鋼304，不銹鋼316，不銹鋼304L，

不銹鋼316L

材質為不銹鋼304

?

葉片可選6葉片，10葉片，12葉片

法蘭鉆孔尺寸標準： GB PN10, ANSI 150#, DIN PN10, JIS10K

?

轉子耐磨葉尖可替換

良好的間隙控制讓閥門具有很高的輸送效率和較少的空氣泄漏量

?

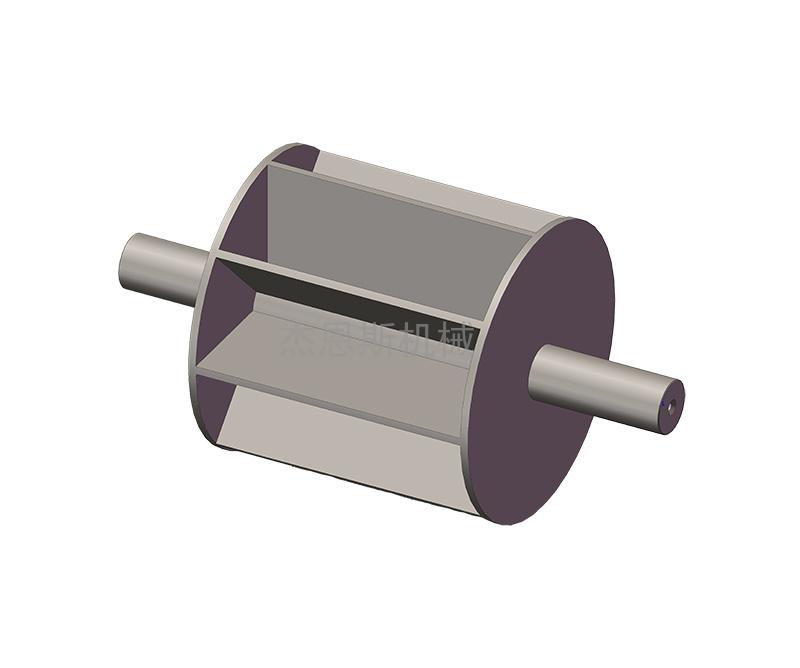

葉輪類型：閉式轉子，圓齒型轉子，小圓底轉子，可調、可換轉子

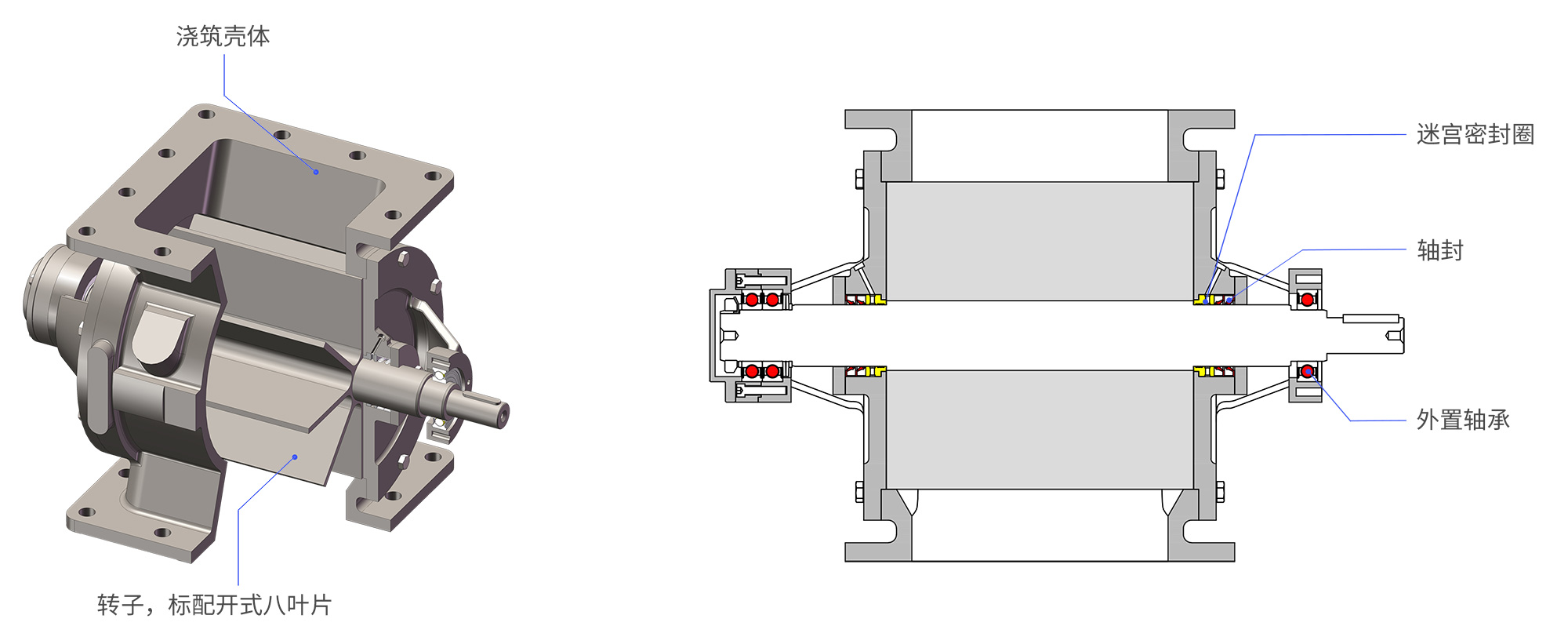

標配外置軸承，并有各種不同的軸封形式適用于不同的工作環境

?

殼體內部電鍍鉻硬化處理，內襯碳化物耐磨層。

在不超過250°C的高溫下依然有良好的工作表現

?

軸封根據需要，采用氣封貨密封環

工作壓力不超過1.5bar (21PSI)

?

殼體排氣孔

標配開式8葉片

?

配件：物料加速室，接近開關，排氣倉，氣體吹掃系統

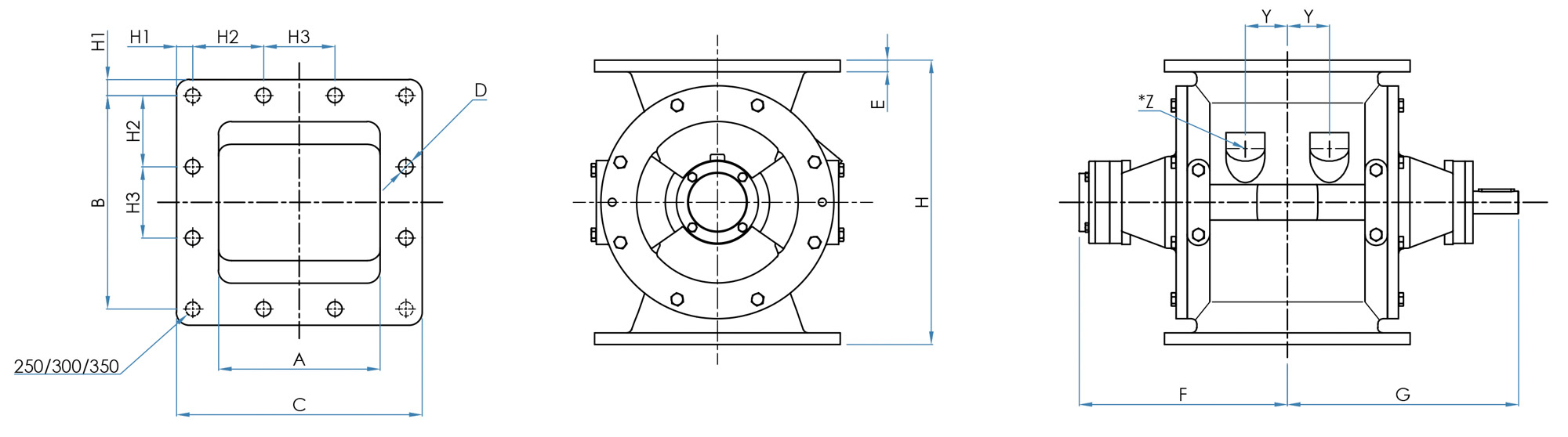

A

B

C

D

H1

H2

H3

E

H

F

G

Y

*Z

RFS 150

4

150

220

260

8 x ? 22

60

279

8 x ? 22.2

15

320

245

265

37.5

1"

RFS 200

10

200

280

320

8 x ? 22

80

343

8 x ? 22.2

15

380

275

305

55

1?"

RFS 250

18

250

330

380

8 x ? 22

25

406

8 x ? 25.4

18

440

322

355

65

1?"

RFS 300

30

300

390

440

8 x ? 22

25

483

8 x ? 25.4

23

520

365

405

85

1?"

RFS 350

45

350

450

510

8 x ? 22

30

533

8 x ? 28.6

25

580

403

445

90

1?"

RFS 400

65

400

500

560

8 x ? 24

30

597

8 x ? 28.6

25

640

433

475

105

1?"

 *圖形尺寸單位為毫米，廠家保留技術修改的權利
